Un mode de fixation simple et précis

Les dimensions de l’abattant de WC Lalunet’ sont conformes à la norme NF D12-207 et adaptées à la plupart des cuvettes actuelles.

Notice
d'installation icone pdf

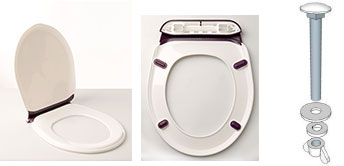

Votre colis Lalunet'

COLIS

Votre colis contient :

1 lunette + 1 couvercle + 1 sachet de visserie (2 vis, 2 rondelles larges, 2 rondelles antiperte, 2 écrous papillon).


MONTAGE
2 étapes et aucun outil.

> Voir la vidéo de montage Lalunet'

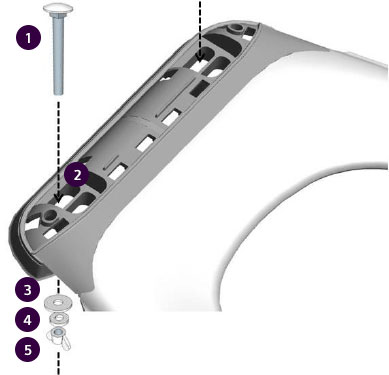

1. Fixation de la lunette

a - Mettre en place la lunette en l’ajustant sur votre cuvette.

b - Placer les vis de fixation (1) dans les lumières de réglage (2) au travers des trous de votre cuvette. Veiller à bien placer le collet carré de la vis dans la lumière de réglage.

c - Placer la rondelle large (3) par-dessous la cuvette, puis la rondelle antiperte (4) qui retient l’ensemble et visser avec à l’écrou papillon (5).

Montage de LaLunet'

Montage de LaLunet'

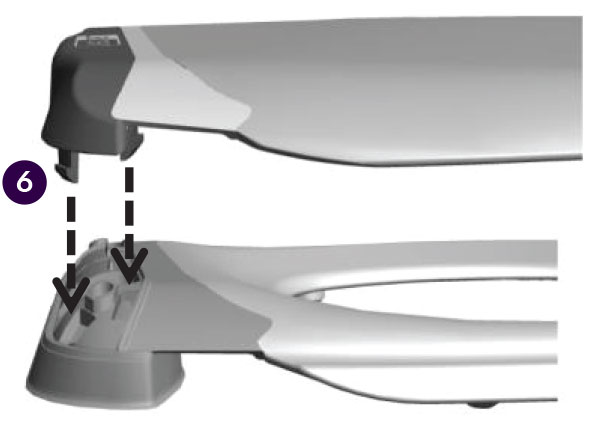

2. Fixation du couvercle

a - Positionner le couvercle sur la lunette en prenant soin d’aligner les clips du couvercle (6) sur les trous de la lunette.

b - Appuyer fermement avec la paume de la main sur l’ensemble pour le clipper complètement.
